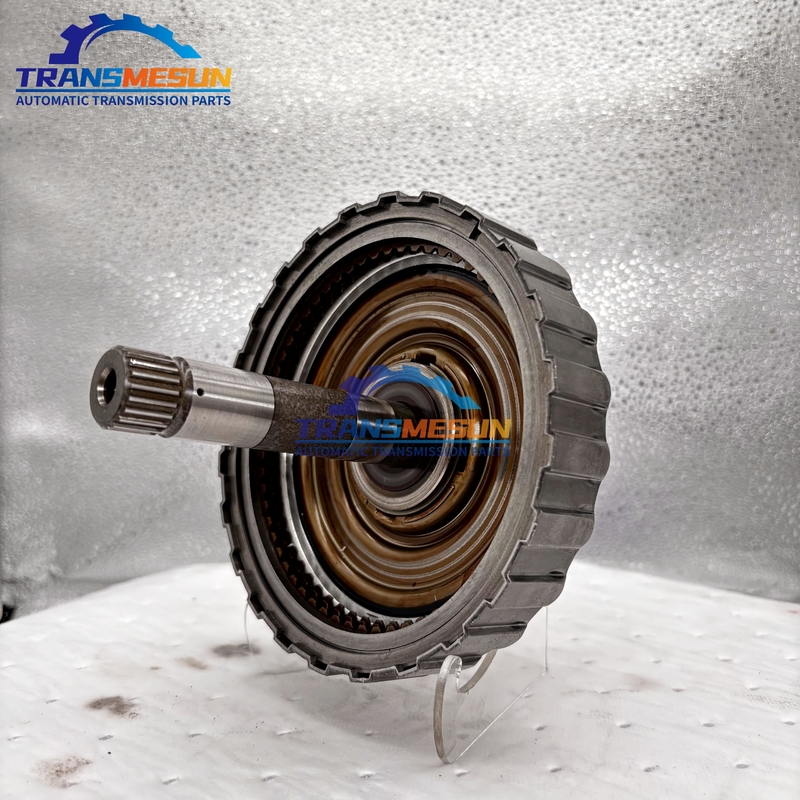

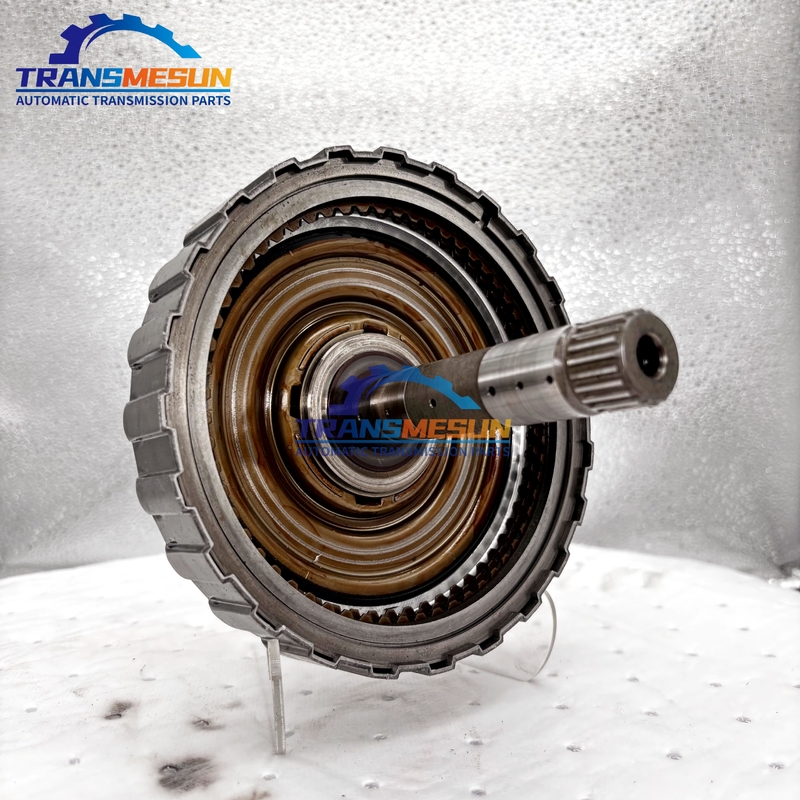

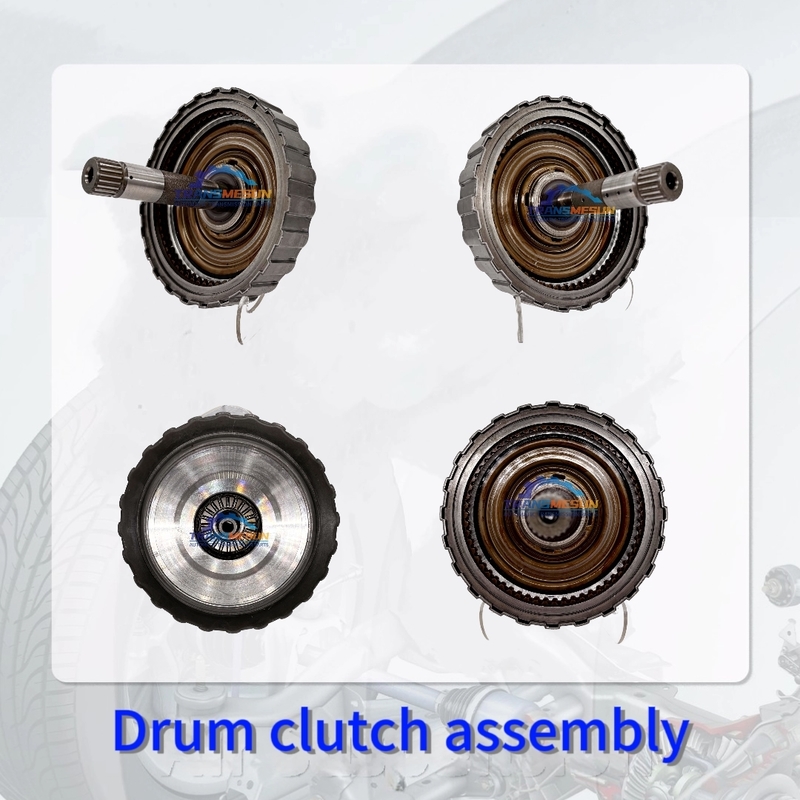

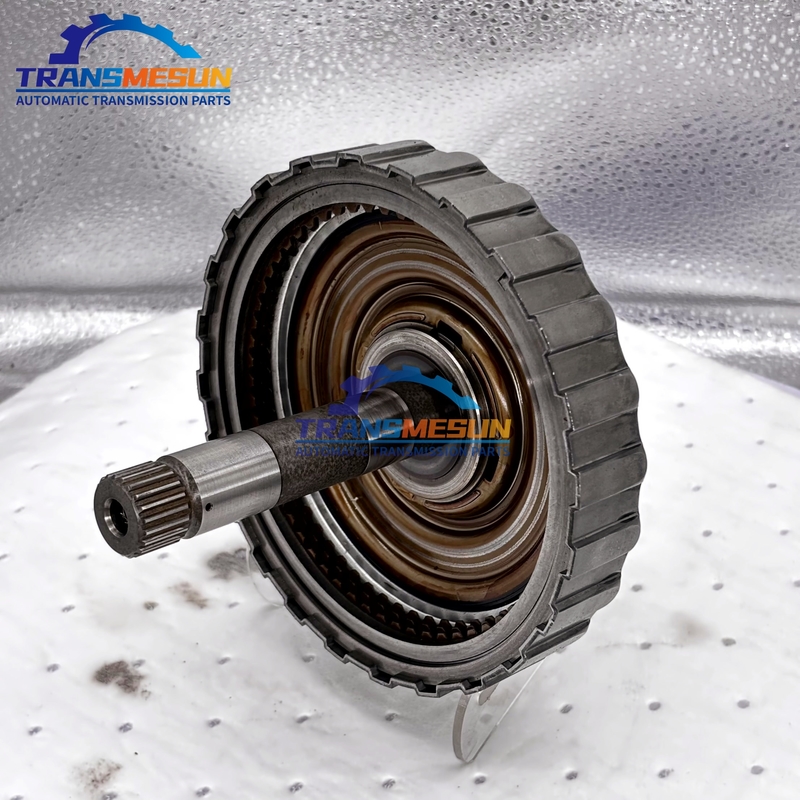

AWTF60SN transmissie 4-5-6 K2 koppeling trommel 4 koppels 15 spline as koppeling samenstelling

Productoverzicht
Application: ZF 6HP/8HP or similar, handling 4th-6th gear shifts under high torque (500–700Nm). Design: 15-spline hardened steel shaft (SAE 4140, 60–64 HRC) for direct hub engagement. 4-clutch pack (3 friction + 4 steel plates, 0.5–0.7mm clearance new). Critical Specs: Drum OD: 120–125mm, anodized for thermal resistance (max 200°C). Spline tolerance: ±0.03mm (wear >0.1mm causes slippage). Failure Modes: Spline shear (fatigue under abrupt shifts). Drum warping (overheat cycles
Basiseigenschappen
Merknaam: Volkswagen Passat
Modelnummer: AWTF60SN
Handelsgoederen
Minimale bestelhoeveelheid: 1
Prijs: 0-1000
Betalingsvoorwaarden: T/T
Taggen:

transmissiekoppelomvormer

Automatische transmissieonderdelen

transmissieclutch-assemblage
Productbeschrijving

  1. Toepassing: ZF 6HP/8HP of vergelijkbaar, geschikt voor schakelen van de 4e-6e versnelling bij hoog koppel (500–700Nm).

  2. Ontwerp:

    • 15-spline gehard stalen as (SAE 4140, 60–64 HRC) voor directe naafverbinding.

    • 4-koppelingpakket (3 frictieplaten + 4 stalen platen, 0,5–0,7mm speling nieuw).

  3. Kritische specificaties:

    • Trommel OD: 120–125mm, geanodiseerd voor thermische weerstand (max. 200°C).

    • Spline tolerantie: ±0,03mm (slijtage >0,1mm veroorzaakt slippen).

  4. Faalmodi:

    • Spline afschuiving (vermoeidheid bij abrupte schakelingen).

    • Trommel kromtrekken (oververhittingscycli).

    • Afdichting doorblazen (drukverlies in boostfase).

Opmerking: Vereist laagviscositeit ATF (bijv. ZF LG8) voor optimale koppelingsmodulatie.


AWTF60SN transmissie 4-5-6 K2 koppeling trommel 4 koppels 15 spline as koppeling samenstelling 0

AWTF60SN transmissie 4-5-6 K2 koppeling trommel 4 koppels 15 spline as koppeling samenstelling 1

AWTF60SN transmissie 4-5-6 K2 koppeling trommel 4 koppels 15 spline as koppeling samenstelling 2



Productgegevens
Markeren:

4-5-6 K2 transmission clutch drum

,

15 spline shaft clutch assembly

,

4 clutches transmission parts
Year：: 2007-
MODEL：: AWTF60SN
SIZE:: 15X15X15CM
Brand：: Volkswagen Passat
Item Weight:: 2.5kg
ＯＥＮＯ: 09G 09M 09K AWTF60SN
Applicable Brand:: Shuttle; Golf; CC. Skoda: Horiseon; Miro; Speedo. Mini: mini
