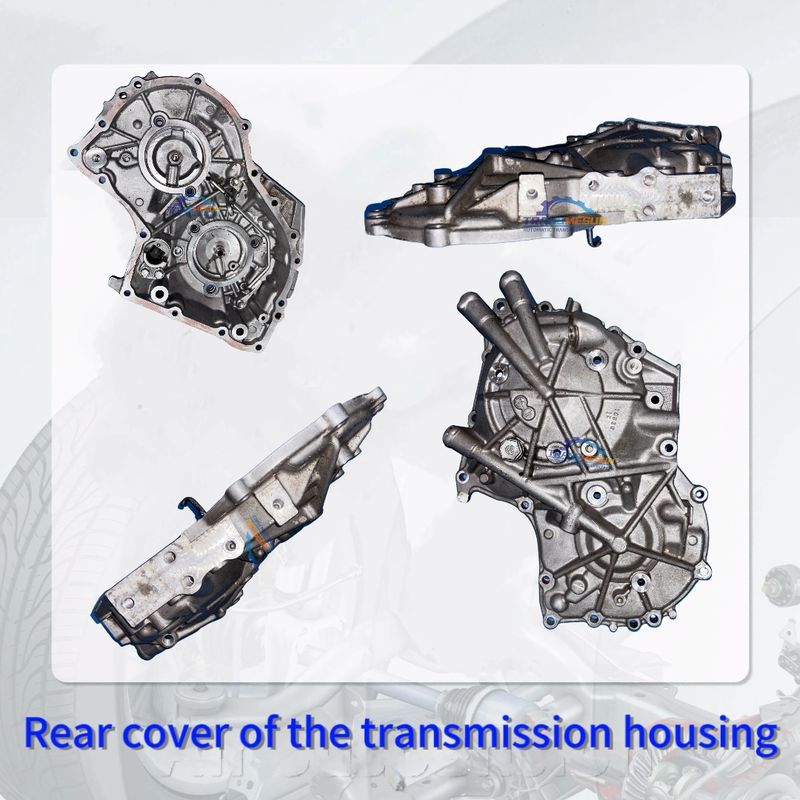

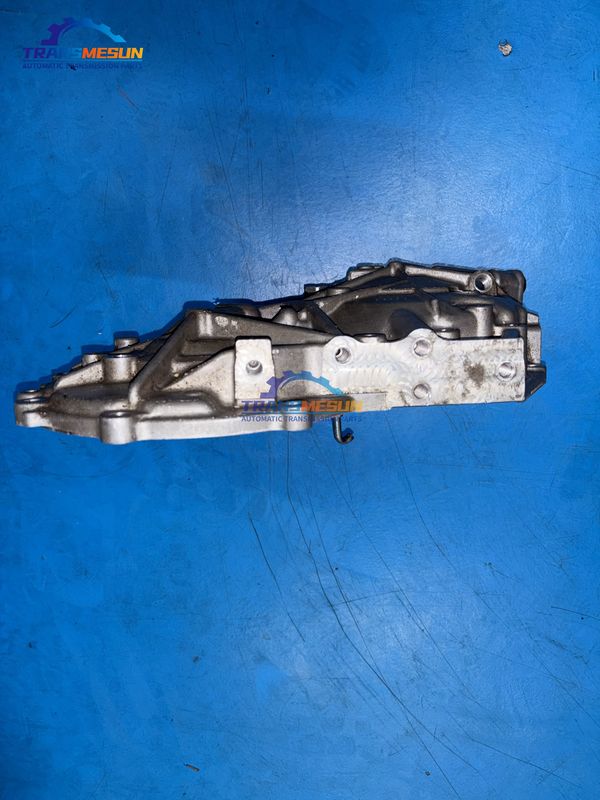

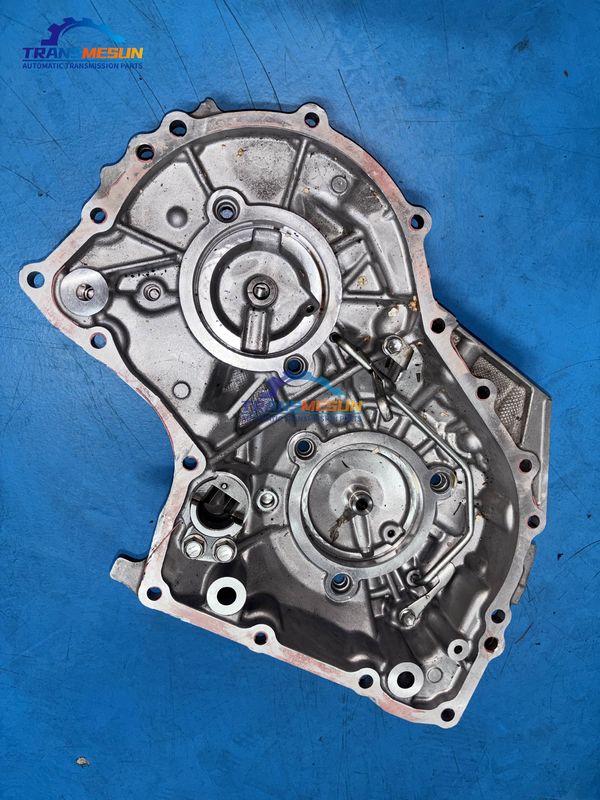

Achterdek van de K114 CVT transmissie met vijf bevestigingsgaten voor de 2019 model Toyota C-HR 2.0L CVT transmissie.

Functie:Verzegelt de CVT-assemblage en ondersteunt kritische onderdelen (secondary pulley shaft, differentiële lagers).

Belangrijkste kenmerken:

• Materiaal:Hoogsterke aluminiumlegering (ADC12) met CNC-bewerkte precisielagers

• Geïntegreerde onderdelen:
  • Differentiële lagers (moet overeenkomen met OEM-hardheid)
  • Vloeistof terugkeergangen (vermijdt olie hongersnood)
  • Montagepunten van snelheidssensoren

Foutmodus:

• Verlies van het lager:Oorzaken van een verkeerde uitlijning van de as → schade aan de riem/keten (code P2817)

• Kraken:Spanningsfracturen in de buurt van montagebouten (overkoppeling tijdens het gebruik)

• Afdichting van het oppervlak:Leidt tot vloeistoflekken (> 0,1 mm warpage onaanvaardbaar)

Critische service notities:

1. Gebruik voor de installatie de fabrieksmomentreeks (sterrenpatroon)

2. Vervang tijdens het gebruik de achterdekpakking en alle asdichtingen

3. Controleer het lager voorbelasting (0,15-0,25 mm shim aanpassing meestal vereist)

Pro-tips:Gebruik alleen anaërobe afdichtingsmiddelen op bepaalde gebieden - overtollig kan oliepassages blokkeren
